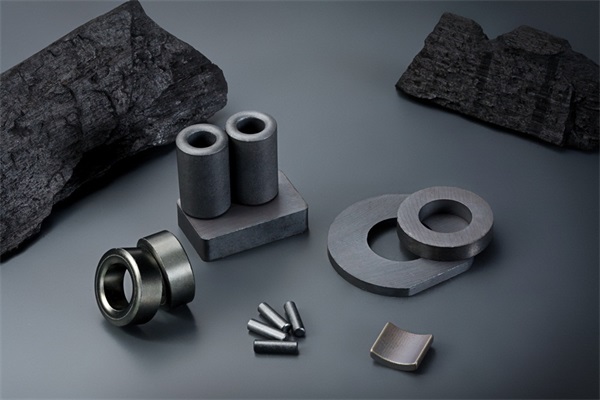

Hardferritmagnete

Sinterte Ferritmagnete umfassen zwei primäre Varianten: Bariumferrit und Strontiumferrit, die jeweils unterschiedliche Orientierungen enthalten, die als isotrop und anisotrop klassifiziert sind. Diese Magnete werden durch einen Hochtemperatur-Sinterprozess erstellt, der der Produktion von Keramik ähnelt. Sie zeigen eine harte und spröde Textur, die für ihre Komposition charakteristisch ist.

Im Verlauf von mehr als fünf Jahrzehnten wurden gesinterte Ferritmagnete eine erhebliche Entwicklung durchlaufen, um die am meisten produktivsten dauerhaften Magnete weltweit zu werden. Ihre weit verbreitete Verwendung umfasst zahlreiche Branchen, darunter Elektromotoren, magnetische Separatoren, Lautsprecher, Hörgeräte, Bürovorräte, Bildungsinstrumente und Kinderspielzeug.

Die Attraktivität von Sinterferritmagneten liegt in ihrem attraktiven Gleichgewicht zwischen Kosteneffizienz und moderatem Magnetleistung. Diese einzigartige Kombination positioniert sie als vielseitige und zuverlässige Komponenten in verschiedenen Anwendungen und liefert eine kosteneffiziente magnetische Lösung und erfüllt gleichzeitig die Anforderungen spezifischer technischer Anforderungen.

Senden Sie eine E -Mail an uns Laden Sie als PDF herunter

Produktdetail

Produkt -Tags

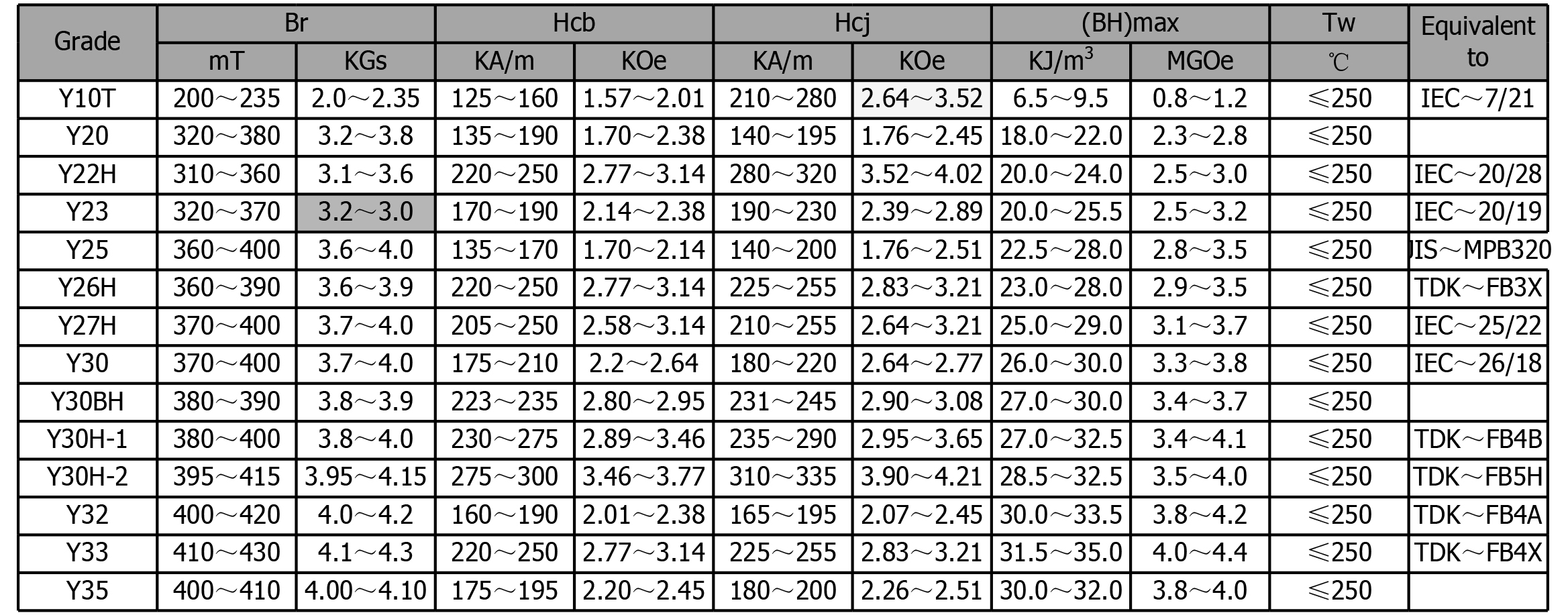

Magnetische Eigenschaften

Grad	Br		HCB		HCJ		(BH) Max		Tw	Gleichwertig
Grad	mT	KG	Ka/m	Koe	Ka/m	Koe	KJ/m³	Mgoe	° C	Gleichwertig
Y10t	200 ~ 235	2.0 ~ 2,35	125 ~ 160	1,57 ~ 2.01	210 ~ 280	2.64 ~ .52	6,5 ~ 9,5	0,8 ~ 1,2	≤250	IEC ~ 7/21
Y20	320 ~ 380	3.2 ~ 3.8	135 ~ 190	1,70 ~ 2,38	140 ~ 195	1,76 ~ 2,45	18.0 ~ 22.0	2,3 ~ 2,8	≤250
Y22H	310 ~ 360	3.1 ~ 3.6	220 ~ 250	2.77 ~ 3.14	280 ~ 320	3,52 ~ 4,02	20.0 ~ 24.0	2,5 ~ 3.0	≤250	IEC ~ 20/28
Y23	320 ~ 370	3.2 ~ 3.0	170 ~ 190	2.14 ~ 2.38	190 ~ 230	2.39 ~ 2.89	20.0 ~ 25,5	2,5 ~ 3,2	≤250	IEC ~ 20/19
Y25	360 ~ 400	3.6 ~ 4.0	135 ~ 170	1,70 ~ 2.14	140 ~ 200	1,76 ~ 2,51	22.5 ~ 28.0	2,8 ~ 3,5	≤250	Jis ~ mpb320
Y26H	360 ~ 390	3.6 ~ 3.9	220 ~ 250	2.77 ~ 3.14	225 ~ 255	2,83 ~ 3,21	23.0 ~ 28.0	2,9 ~ 3,5	≤250	Tdk ~ fb3x
Y27h	370 ~ 400	3.7 ~ 4.0	205 ~ 250	2,58 ~ 3,14	210 ~ 255	2,64 ~ 3,21	25.0 ~ 29.0	3.1 ~ 3.7	≤250	IEC ~ 25/22
Y30	370 ~ 400	3.7 ~ 4.0	175 ~ 210	2,2 ~ 2,64	180 ~ 220	2,64 ~ 2,77	26.0 ~ 30.0	3.3 ~ 3.8	≤250	IEC ~ 26/18
Y30BH	380 ~ 390	3,8 ~ 3,9	223 ~ 235	2,80 ~ 2,95	231 ~ 245	2,90 ~ 3.08	27.0 ~ 30.0	3.4 ~ 3.7	≤250
Y30H-1	380 ~ 400	3,8 ~ 4.0	230 ~ 275	2,89 ~ 3,46	235 ~ 290	2,95 ~ 3,65	27.0 ~ 32,5	3.4 ~ 4.1	≤250	Tdk ~ fb4b
Y30H-2	395 ~ 415	3,95 ~ 4,15	275 ~ 300	3.46 ~ 3.77	310 ~ 335	3,90 ~ 4,21	28.5 ~ 32,5	3,5 ~ 4.0	≤250	Tdk ~ fb5h
Y32	400 ~ 420	4.0 ~ 4.2	160 ~ 190	2.01 ~ 2,38	165 ~ 195	2.07 ~ 2.45	30.0 ~ 33,5	3,8 ~ 4,2	≤250	Tdk ~ fb4a
Y33	410 ~ 430	4.1 ~ 4.3	220 ~ 250	2.77 ~ 3.14	225 ~ 255	2,83 ~ 3,21	31.5 ~ 35,0	4.0 ~ 4.4	≤250	Tdk ~ fb4x
Y35	400 ~ 410	4.00 ~ 4.10	175 ~ 195	2,20 ~ 2.45	180 ~ 200	2,26 ~ 2,51	30.0 ~ 32.0	3,8 ~ 4.0	≤250

Physische Eigenschaften

Hartferritmagnete bestehen aus Eisen- und Barium- oder Strontiumoxiden. Sie leiten einen Magnetfluss gut und haben eine hohe magnetische Permeabilität. Dies ermöglicht diesen sogenannten Keramikmagneten, stärkere Magnetfelder als Eisen selbst zu speichern. Hard -Ferrit -Magnete sind von Natur aus spröde und es wird dringend empfohlen, in keiner Anwendung als Strukturelemente verwendet zu werden. Ihre thermische Stabilität ist die ärmste aller magnetischen Familien, kann jedoch in Umgebungen von bis zu 300 ° C verwendet werden.

BR -Temperaturkoeffizient	-0,2%/℃	Dichte	4,5 ~ 5,1 g/cm³	Curie -Temperatur	450 ~ 460 ℃
Koerzitätstemperaturkoeffizient	0,2 ~ 0,5%/℃	Vickers-Hartness	480 ~ 580HV	Elektrischer Widerstand	10^-5Ω · cm
Biegekraft	0,05 ~ 0,09 kN/m²	Komprimierungsfestigkeit	1,3 kN/m²	Zugfestigkeit	0,02 ~ 0,05 kN/m²
Wärmeleitkoeffizient	11 ~ 13x10^-6/k	Young's Modul	170 kN/m²	Wärmeableitungsrate	12 W/mk
Max. Arbeitstemperatur.	350 ℃
