Alnico -Magnete

Alnico -Magnete sind eine anspruchsvolle Legierung, die hauptsächlich aus Aluminium, Nickel, Kobalt, Kupfer und Eisen besteht. Es ist in zwei unterschiedlichen Formen erhältlich: gegossen und gesintert, die jeweils durch einzigartige Herstellungsprozesse geformt werden. Die Guss -Alnico -Magnete besitzen außergewöhnliche Härte und Sprödigkeit. Infolgedessen ist das Bearbeiten oder Bohrungen durch konventionelle Methoden nicht möglich. Der Casting -Prozess beinhaltet normalerweise die Schaffung von Löchern bei der Gießerei. Die Magnete werden so genau wie möglich mit der gewünschten Größe gegossen oder gesintert, wodurch die Notwendigkeit eines abrasiven Schleifs effektiv minimiert wird, um die angegebenen Abmessungen und Toleranzen zu erreichen.

Senden Sie eine E -Mail an uns Laden Sie als PDF herunter

Produktdetail

Produkt -Tags

Gesungene Alnico -Magnete

Der gesinterte Alnico -Magnet verfügt über leicht minderwertige magnetische Eigenschaften, weist im Vergleich zu gegossenen Alnico -Materialien überlegene mechanische Eigenschaften auf. Insbesondere in kleineren Größen tritt der gesinterte Alnico -Magnet als optimale Wahl auf. Der Sinterprozess erweist sich auch in groß angelegter Produktion geschickt, was zu Teilen führt, die im Vergleich zu ihren Gusskollegen eine verstärkte strukturelle Festigkeit besitzen. Genauige Toleranzen können ohne Schleifen erreicht werden.

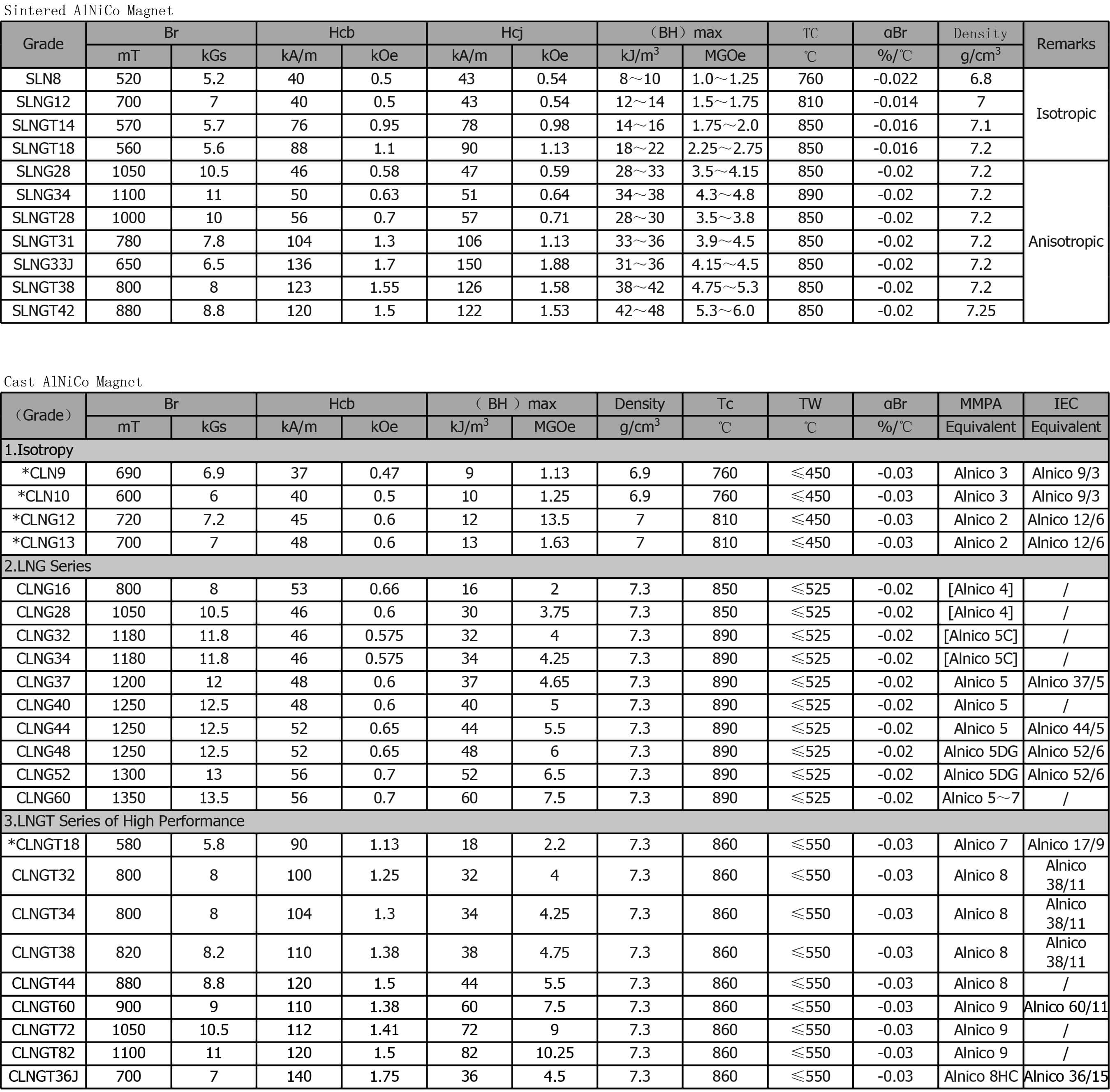

Grad	Br		HCB		HCJ		(BH) Max		Tc	αbr	Dichte	Anmerkungen
Grad	mT	kgs	ka/m	Koe	ka/m	Koe	KJ/m³	Mgoe	° C	%/° C	g/cm³	Anmerkungen
Sln8	520	5.2	40	0,5	43	0,54	8 ~ 10	1,0 ~ 1,25	760	-0.022	6.8	Isotrop
SLNG12	700	7	40	0,5	43	0,54	12 ~ 14	1,5 ~ 1,75	810	-0.014	7
SLNGT14	570	5.7	76	0,95	78	0,98	14 ~ 16	1,75 ~ 2.0	850	-0.016	7.1
SLNGT18	560	5.6	88	1.1	90	1.13	18 ~ 22	2,25 ~ 2,75	850	-0.016	7.2
SLNG28	1050	10.5	46	0,58	47	0,59	28 ~ 33	3,5 ~ 4,15	850	-0.02	7.2	Anisotrop
SLNG34	1100	11	50	0,63	51	0,64	34 ~ 38	4.3 ~ 4.8	890	-0.02	7.2
SLNGT28	1000	10	56	0,7	57	0,71	28 ~ 30	3,5 ~ 3,8	850	-0.02	7.2
SLNGT31	780	7.8	104	1.3	106	1.13	33 ~ 36	3,9 ~ 4,5	850	-0.02	7.2
SLNG33J	650	6.5	136	1.7	150	1,88	31 ~ 36	4.15 ~ 4.5	850	-0.02	7.2
SLNGT38	800	8	123	1,55	126	1,58	38 ~ 42	4,75 ~ 5,3	850	-0.02	7.2
SLNGT42	880	8.8	120	1.5	122	1,53	42 ~ 48	5.3 ~ 6,0	850	-0.02	7.25

Gießen Sie Alnico -Magnete

Cast Alnico 5 ist die am häufigsten verwendete Form von Guss -Alnico -Magneten. Es zeigt außergewöhnliche magnetische Eigenschaften mit einem hohen Energieprodukt von 5 mgoe oder mehr. Infolgedessen findet es eine umfangreiche Anwendung in verschiedenen rotierenden Maschinen, Kommunikationssystemen, Messgeräten und Instrumenten, Sensoren und Haltemechanismen. Die von Alnico 8 angezeigte verbesserte Resistenz gegen die Entmagnetisierung mit einem erhöhten Kobaltgehalt von bis zu 35%ermöglicht es diesem bestimmten Material, in Anwendungen mit kurzen Längen oder Verhältnissen von Länge zu Durchmesser von weniger als 2: 1 zu übertreffen.

Grad	Br		HCB		(BH) Max		Dichte	Tc	Tw	αbr	MMPA	IEC
Grad	mT	kgs	ka/m	Koe	KJ/m³	Mgoe	g/cm³	° C	° C	%/° C	Gleichwertig	Gleichwertig
1.isotropy
*Cln9	690	6.9	37	0,47	9	1.13	6.9	760	≤450	-0.03	Alnico 3	Alnico 9/3
*CLN10	600	6	40	0,5	10	1.25	6.9	760	≤450	-0.03	Alnico 3	Alnico 9/3
*Clng12	720	7.2	45	0,6	12	13.5	7	810	≤450	-0.03	Alnico 2	Alnico 12/6
*Clng13	700	7	48	0,6	13	1.63	7	810	≤450	-0.03	Alnico 2	Alnico 12/6
2.LNG -Serie
CLNG16	800	8	53	0,66	16	2	7.3	850	≤525	-0.02	[Alnico 4]	/
Clng28	1050	10.5	46	0,6	30	3.75	7.3	850	≤525	-0.02	[Alnico 4]	/
Clng32	1180	11.8	46	0,575	32	4	7.3	890	≤525	-0.02	[Alnico 5c]	/
Clng34	1180	11.8	46	0,575	34	4.25	7.3	890	≤525	-0.02	[Alnico 5c]	/
CLNG37	1200	12	48	0,6	37	4.65	7.3	890	≤525	-0.02	Alnico 5	Alnico 37/5
CLNG40	1250	12.5	48	0,6	40	5	7.3	890	≤525	-0.02	Alnico 5	/
Clng44	1250	12.5	52	0,65	44	5.5	7.3	890	≤525	-0.02	Alnico 5	Alnico 44/5
Clng48	1250	12.5	52	0,65	48	6	7.3	890	≤525	-0.02	Alnico 5dg	Alnico 52/6
CLNG52	1300	13	56	0,7	52	6.5	7.3	890	≤525	-0.02	Alnico 5dg	Alnico 52/6
CLNG60	1350	13.5	56	0,7	60	7.5	7.3	890	≤525	-0.02	Alnico 5 ~ 7	/
3. LNGT -Serie von Hochleistungen
*Clngt18	580	5.8	90	1.13	18	2.2	7.3	860	≤ 550	-0.03	Alnico 7	Alnico 17/9
CLNGT32	800	8	100	1.25	32	4	7.3	860	≤ 550	-0.03	Alnico 8	Alnico 38/11
Clngt34	800	8	104	1.3	34	4.25	7.3	860	≤ 550	-0.03	Alnico 8	Alnico 38/11
CLNGT38	820	8.2	110	1.38	38	4.75	7.3	860	≤ 550	-0.03	Alnico 8	Alnico 38/11
CLNGT44	880	8.8	120	1.5	44	5.5	7.3	860	≤ 550	-0.03	Alnico 8	/
CLNGT60	900	9	110	1.38	60	7.5	7.3	860	≤ 550	-0.03	Alnico 9	Alnico 60/11
CLNGT72	1050	10.5	112	1.41	72	9	7.3	860	≤ 550	-0.03	Alnico 9	/
CLNGT82	1100	11	120	1.5	82	10.25	7.3	860	≤ 550	-0.03	Alnico 9	/
Clngt36j	700	7	140	1.75	36	4.5	7.3	860	≤ 550	-0.03	Alnico 8HC	Alnico 36/15
Bemerkung:*Isotrop, andere sind anisotrop.
